천인 EM 원자력 발전소용 안전등급 모터
원자력 발전소용 안전등급 모터 | Nuclear Power Plant Motor
| 분류 | 저압 안전등급 전동기 | 고압 안전등급 전동기 |
| 용량 | 250HP 이하 | 250HP 이상 |
| 전원 | 600V 이하 | 3.3Kv ~ 13.8Kv |
| 극수 | 2P, 4P, 6P, 8P이상 | |
| 주파수 | 50Hz, 60Hz | |
| 검증수명 | (Normal 40years + Accident 1year) | |
| 주위온도 | 50° F ~ 138° F | 122° F |
| 압력 | Zero Psig | |
| 상대습도 | 100% | |
| 방사능 | 1 X 107 rads | 5 X 107 rads |
| 특징 | H-Class Insulation Random Wound Coil NEMA & IEC Frame |
F-Class Insulation Rectangular Formed Coil NEMA & IEC Frame |
| 인증 및 시험 | 원자력발전소 용 Class-1E 검증완료 (WYLE 연구소) ANSYS PROGRAM을 이용하여 전 모델 Seismic Analysis 완료 내진 내환경 내열성을 지닌 Non-Metallic 자재 사용 | |
| 설치장소 | 원자력 발전소 | |

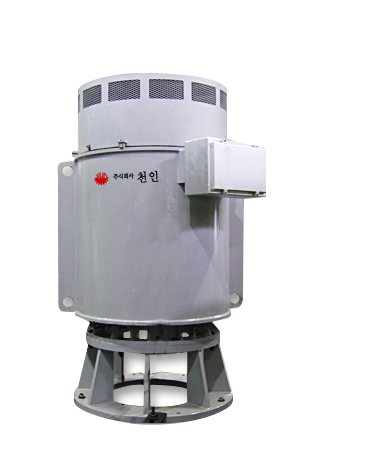

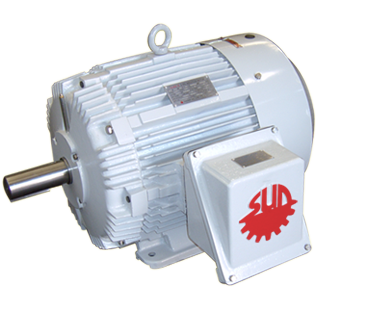

| Group | Low Voltage safety-related motor | High Voltage safety-related motor |
| Capacity | 250HP or less | 250HP or more |
| Power Source | 600V or less | 3.3Kv ~ 13.8Kv |
| Pole | 2P, 4P, 6P, 8P or more | |
| Frequency | 50Hz, 60Hz | |
| Qualified Life | (Normal 40years + Accident 1year) | |
| Ambient Temperature | 50° F ~ 138° F | 122° F |
| Pressure | Zero Psig | |
| Relative Humidity | 100% | |
| Radiation | 1 X 107 rads | 5 X 107 rads |
| Characteristics | H-Class Insulation Random Wound Coil NEMA & IEC Frame |
F-Class Insulation Rectangular Formed Coil NEMA & IEC Frame |

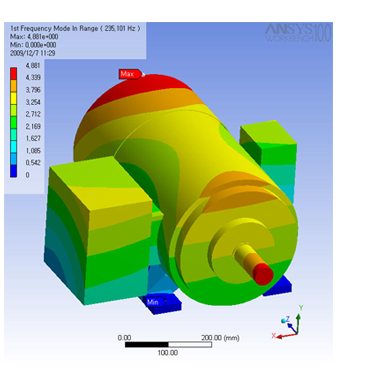

| Certification & Test | Certified Electric motors for Nuclear Power Plant as Class-1E Simulated for structural and mechanical strengh of whole models by ANSYS. Certified Non-metallic parts are applied for seismic and environmental condition. | |
| Application | Nuclear Power Plants | |
