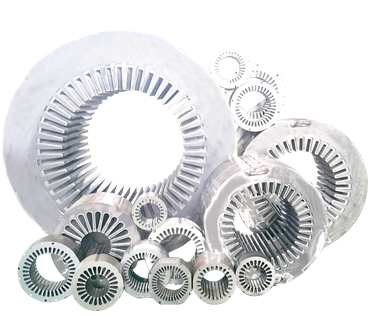

스테이터 코아 | Stator Core

금형(고속프레스용) Progressive die with high speed press

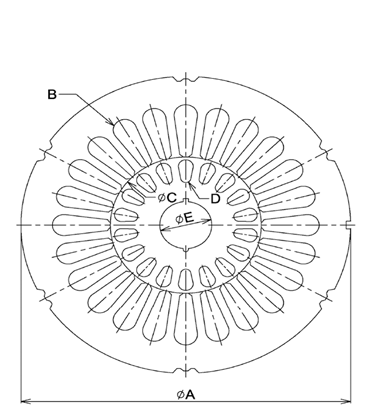

스테이터 \| Stator		로타 \| Rotor
외경(Φ) Diameter	SLOT수 Slot Number	외경(Φ) Diameter	SLOT수 Slot Number	축경(Φ) Diameter
		80	12	26
92	22		16	27
94	24	50.5	34	12.15
95	24	50.5	34	10.12.15
97	16	50	20	15.17
115	24	70	34	17.5/20
120	24	68	33	12.15.17
120	36	77	40	17
125	24	70	18	22
130	24	83	22	24
138	24	68	34	20
139	24	69.5	34	15.17.20
139(140)	36	80	45	15.17.20.22
144	36	86	48	20
150	24	70	18	22
160	36	97	48	30
160	36	97	44	25.30
160	36	97	40	25.30
160	30	87	26	25.30
160	36	100	44	25.28
160	36	100	44	25.28
180	36	110	48	33
190	30	100	34	30.2
190	24	87	18	30
190	30	105	26	32
190	36	118	28	30.2
190	36	118	48	32
190	36	120.8	44	30
210	36	134	45	34/47
210	36	120	28	34
230	36	121	28	45
250	36	145	28	40.2
255	54	174	42	60
260	36	168	28	54
301	36	168	28	54
301	48	195	40	60
112	24	70	34	20
134	36	82	28	25
150	36	92	46	28
180	36	114	44	36
210	48	134	40	45/39.5
128	48	134	40	45/39.5
128	36	80	22	17
300	48	195	40	75
305	48	195	40	75
330	48	210	36	75
335	48	210	36	75

대형코어 (빈칸은 고객 스펙적용 / Empty slots are for Custumer Customization)
스테이터 \| Stator		로타 \| Rotor
외경(Φ) Diameter	SLOT수 Slot Number	외경(Φ) Diameter	SLOT수 Slot Number	축경(Φ) Diameter
450	36	240	28	95
460	36	240	28	95
490	36	275	28	110
490	48	325	57	145
520	36	275	28	115
605	48	345	40	130/150
700	48	380	40	150
220				45
245				50
270				55
300				70
330				75
350				75
380				85
400				75
450				95
455
500				95
510
560				120
630				140
670				170
850				195
